Descrição da Falha
Tensão da bateria
com nível muito baixa (abaixo de 4,5 V).
Indicação de Falha
Luz de alerta acende constantemente
em vermelho com símbolo  e ativa o alarme sonoro
curto, com o veículo parado.
A LIM permanece desligada.
Estratégia de Monitoramento
O módulo verifica se a tensão da
bateria do veículo está dentro dos limites de trabalho, maior de 16
Volts e abaixo de 32 Volts.
Efeito da Falha
Caso a tensão da bateria esteja
abaixo de 8 V, o módulo de comando EDC7 se desliga e a comunicação com
a MCO-08 é interrompida.
Possíveis Falhas
FMI 1: Tensão da bateria muito
elevada (acima de 37,5 V).
FMI 2: Tensão da bateria muito
baixa (abaixo de 4,5 V).
Aviso
  Não há
aviso específico para este código.
Registros de Falhas em Outros
Módulos de Comando
Sim, PTM (Power Train Management).

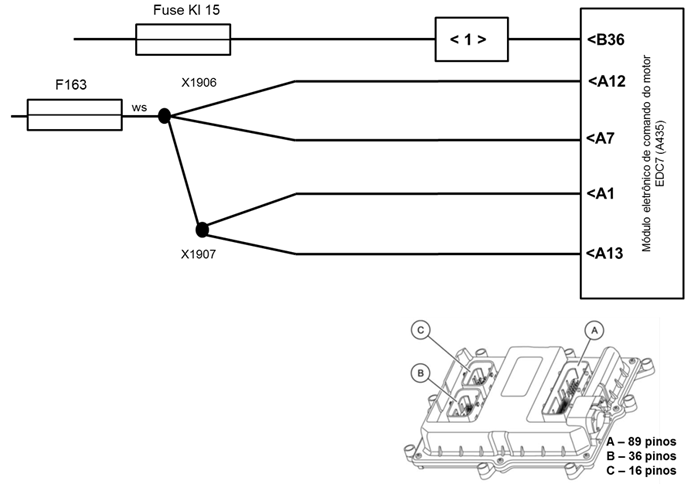

Considerar os esquemas
elétricos do veículo
| Verificação
|
Medição |
Eliminação da
Falha |
|
Alimentação de tensão, módulo de comando EDC7
|
Utilize o Tester Box e consulte o manual Verificação EDC7 C32:
Medir a tensão entre os pinos A01, A07,
A12 e A13 (+) e os pinos A03, A09, A14 e A15 (–)
Valor nominal:
20 - 28 V
|
– Verificar nível de tensão com a MCO-08
– Verificar os cabos quanto a mau contato,
corrosão ou cabos invertidos
– Verificar as conexões quanto a oxidação
(zinabre) ou mau contato.
– Caso nenhuma falha seja verificada,
substituir o módulo de comando EDC7
|
|
Alternador
|
Tensão, potência conforme instruções do
fabricante
|
– Na confirmação de defeitos, reparar ou
substituir o alternador
|
|
Bateria
|
Estado da bateria conforme instruções do
fabricante
|
– Na confirmação de defeitos, substituir a
bateria
|
Tester Box

|
|
